[TUTO] Savoir quel bloc optique acheter pour ma Ps3 (Fat et Slim)

Tous les blocs optiques Ps3 sont disponibles sur notre site: http://www.nextgen-industry.com

Votre console Ps3 est tombée en panne de bloc optique et vous souhaitez le changer vous même mais vous ne savez pas quelle référence choisir ?

Pas de panique nous allons vous aider à choisir le bloc optique Ps3 adapté à votre console dans ce guide.

Tout d’abord il faut distinguer la différence entre les 2 références KEM et KES.
La référence KEM désigne un chariot complet avec son bloc optique.
La référence KES désigne un bloc optique seul sans le chariot.

Sachez que vous pouvez choisir de remplacer soit le chariot complet, soit le bloc optique seul, dans les 2 cas la réparation fonctionnera.

Voici les différents symptômes causés par une panne du bloc optique Ps3:

– La Ps3 refuse de lire votre jeu lorsque vous l’insérez, le logo du jeu n’apparait pas dans le menu XMB.
– La Ps3 a du mal pour lancer le jeu et plante peu de temps après.
– La Ps3 lance le jeu et affiche l’erreur 80010514
– La Ps3 lance le jeu normalement et au bout de 20 à 30 minutes, la partie fige et bloque, impossible de jouer.
– La Ps3 Slim fais tourner le cd, elle s’arrête, on dirait qu’elle veut éjecter le disque mais le cd ne sort pas, la lecture échoue.



Commençons avec le premier modèle:

Ps3 FAT

Playstation3

Sur ce modèle de Playstation 3, il est possible de trouver 2 types différents de bloc optique.

Selon la version de votre Ps3 FAT, vous pouvez être équipé soit d’un chariot optique ps3 KEM-400AAA (kes-400a) ou alors du KEM-410ACA (kes-410a).



KEM-400AAA (version avec chariot optique ps3)
400aaa

KES-400A (version bloc optique Ps3 seul)

Comme nous pouvons le voir sur cette dernière photo, le bloc optique ne possède qu’une seule loupe au centre. Ce bloc optique est le seul à n’être équipé que d’une loupe, tous les autres en possède deux, c’est donc un bon moyen de l’identifier

KEM-410ACA (version avec chariot optique ps3)
chariot-optique-ps3-complet-kem410aca

KES-410A (version bloc optique Ps3 seul)

Vous remarquerez que sur cette photo nous apercevons 2 loupes au centre du bloc optique, l’une sert pour la lecture des cd et dvd, le bloc optique émet alors une lumière rouge. La seconde sert à la lecture des Blu-ray donc des jeux Ps3, le bloc optique émet alors une lumière bleue, d’où le nom Blu-ray (rayon bleu).



Pour identifier le modèle de bloc optique présent dans votre console sans la démonter, vous pouvez vous aider du numéro CECH inscrit au dos:

Les Playstation 3 60Go possédant 4 ports USB, le lecteur de cartes mémoire en façade et la rétro-compatibilité avec les jeux PS2 sont TOUTES équipées d’un KEM-400AAA.

Les versions ci-dessous sont équipées d’un KEM-400AAA:

CECHC04
CECHG04

Toutefois attention car il peut aussi arriver que certaines versions CECHG04 soient équipées un KEM-410ACA mais ceci reste assez  rare, si votre Playstation 3 possède ce numéro il est préférable de l’ouvrir pour vérifier avant de passer commande.

Voici les liens du chariot optique complet et du bloc optique seul sur notre boutique:

http://www.nextgen-industry.com/chariot-optique-ps3-complet-kem400aaa-p-31.html

http://www.nextgen-industry.com/bloc-optique-ps3-sony-kes400aaa-p-79.html



Les versions ci-dessous sont équipées d’un KEM-410ACA:

CECHH04
CECHL04
CECHK04                                                                                                                                                                                CECHJ04
CECHP04

Les versions KEM-410ACA et KEM-410CCA sont identiques !

Une astuce permet aussi de distinguer si il s’agit d’un KEM-410ACA ou d’un KEM-400AAA en regardant si le cd rentre dans console en effectuant une légère rotation sur lui même ou non. Si il y a rotation il s’agit d’un KEM-410ACA, si le cd rentre bien droit sans tourner il s’agit d’un KEM-400AAA.

http://www.nextgen-industry.com/chariot-optique-ps3-complet-kem410aca-p-329.html

http://www.nextgen-industry.com/bloc-optique-ps3-sony-kes410aca-p-318.html

Si vous êtes équipé d’une Ps3 FAT dont le numéro CECH ne figure pas ci-dessus, n’hésitez pas à nous contacter pour plus d’informations au 0677591148.



————————————————————————————-



Ps3 Slim

ps3s

Le bloc optique KES-450A est compatible avec toute les Ps3 Slim, par contre le chariot lui est différent entre les versions.

KES-450A


On trouve le chariot optique ps3 slim KEM-450AAA et le chariot optique KEM-450DAA.

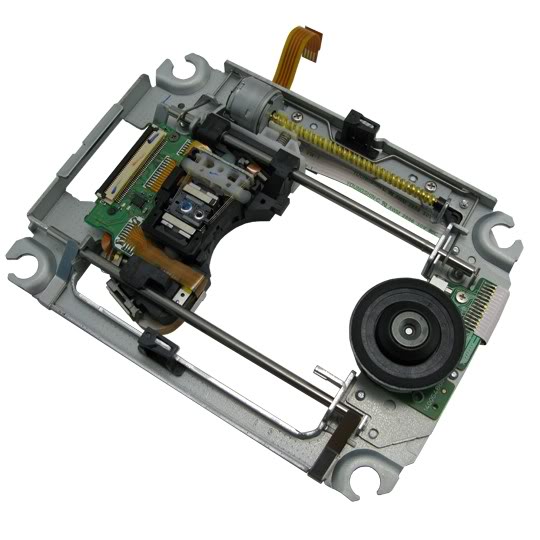

KEM-450AAA



KEM-450DAA



Voici une photo montrant la différence entre les 2 chariots :

450compare2

Comme nous pouvons le voir, le 450AAA possède une nappe spindle soudée et la nappe de la vis sans fin ressort sur le coté du chariot alors que sur le 450DAA, la nappe de la vis sans fin ressort à l’arrière du chariot et il n’y a pas de nappe spindle soudée, celle-ci est amovible sur ce modèle.

Pour ne pas compliquer la chose nous ne parlerons pas du chariot KEM-450BAA car c’est exactement le même que le KEM-450AAA et ils sont interchangeables entre eux sans problème étant donné qu’ils sont 100% identiques.

Les versions ci-dessous sont équipées d’un KEM-450AAA:

CECH2004
CECH2104

Les versions ci-dessous sont équipées d’un KEM-450DAA:

CECH2504
CECH3004

http://www.nextgen-industry.com/chariot-optique-ps3-slim-kem450aaa-ou-kem450daa-p-471.html

http://www.nextgen-industry.com/bloc-optique-ps3-slim-sony-kes450a-p-463.html

Si vous êtes équipé d’une Ps3 Slim dont le numéro CECH ne figure pas ci-dessus, n’hésitez pas à nous contacter pour plus d’informations au 0677591148.



————————————————————————————-

Ps3 Ultra Slim

console-ps3-500-go-slim-noire

Ces Ps3 CECH4004 sont pour l’instant toute équipées d’un chariot optique KEM-850AAA(KES-850A)

Bloc optique seul KES-850A

kes-850a



Chariot optique Ps3 Ultra Slim complet KEM-850AAA



http://www.nextgen-industry.com/bloc-optique-lentille-ps3-ultra-slim-kes850a-p-725.html

http://www.nextgen-industry.com/chariot-optique-ps3-ultra-slim-kem-850aaa-p-726.html



Les Ps3 Ultra slim portant le numéro CECH4204 et CECH4304 sont parfois équipées du bloc optique appelé « Single Lens » portant la référence KES-451A.

Bloc optique seul KES-451A

l_ps3 ultra slim blu-ray laser lens enkele oog cech-42xx

http://www.nextgen-industry.com/bloc-optique-lentille-ps3-ultra-slim-single-lens-kes-451a-p-896.html



Nous espérons que ce tuto vous permettra de savoir facilement quel bloc optique équipe votre console Ps3 afin de pouvoir commander la pièce détachée qu’il vous faut.

Si toutefois vous êtes perdu parmi toutes les références, vous pouvez nous contacter pour obtenir plus de renseignement.

Si vous pensez ne pas être en mesure de réparer votre console vous même, sachez que nous pratiquons aussi la réparation de vos consoles Ps3.
